⚙️ Qu’est-ce qu’un capteur de teneur en oxygène ?
Un capteur de teneur en oxygène, aussi appelé sonde lambda, est un dispositif électronique chargé de mesurer la quantité d’oxygène présente dans les gaz d’échappement. Cette information est transmise au calculateur moteur, qui l’utilise pour ajuster le mélange air/carburant, afin d’assurer une combustion optimale et de réduire les émissions polluantes.
➡️ Une seule mauvaise information de ce capteur peut entraîner une surconsommation de carburant, une perte de puissance, une pollution excessive ou encore un encrassement du catalyseur.

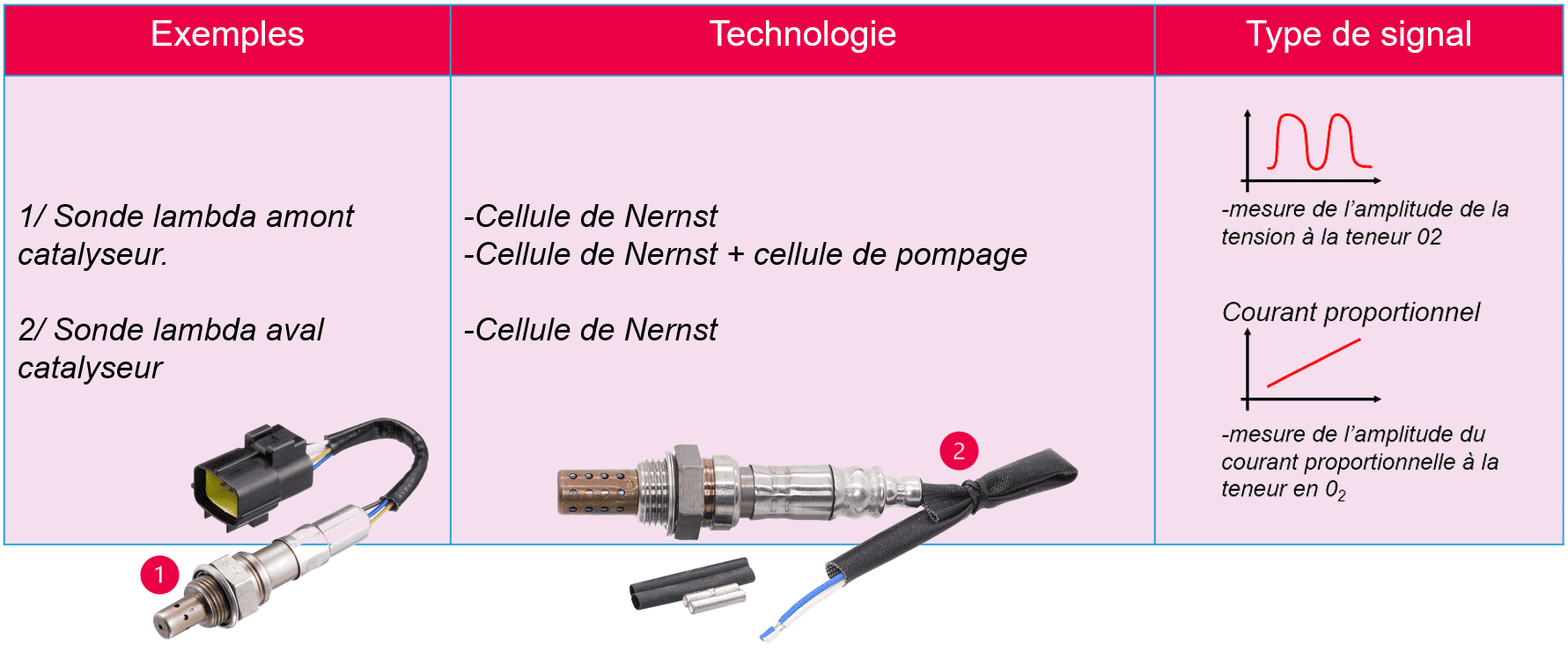

MESURE DE TENEUR EN OXYGÈNE « ON/OFF »
-
Principe de mesure de la cellule de Nernst:

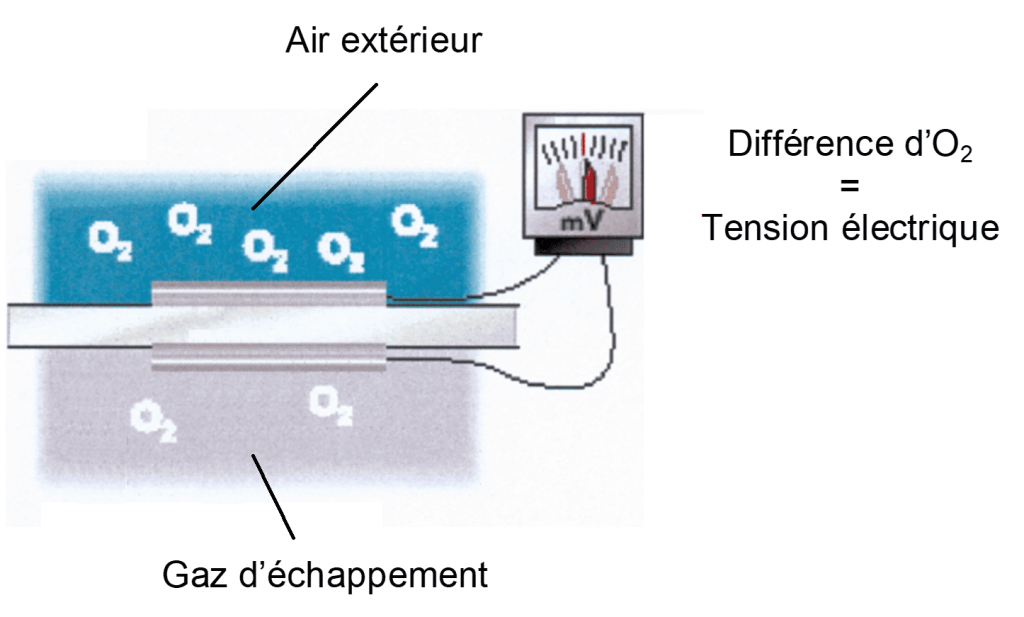

une concentration d ’oxygène différente des deux côtés de la cellule créent une tension
🧪 CELLULE DE DÉTECTION :

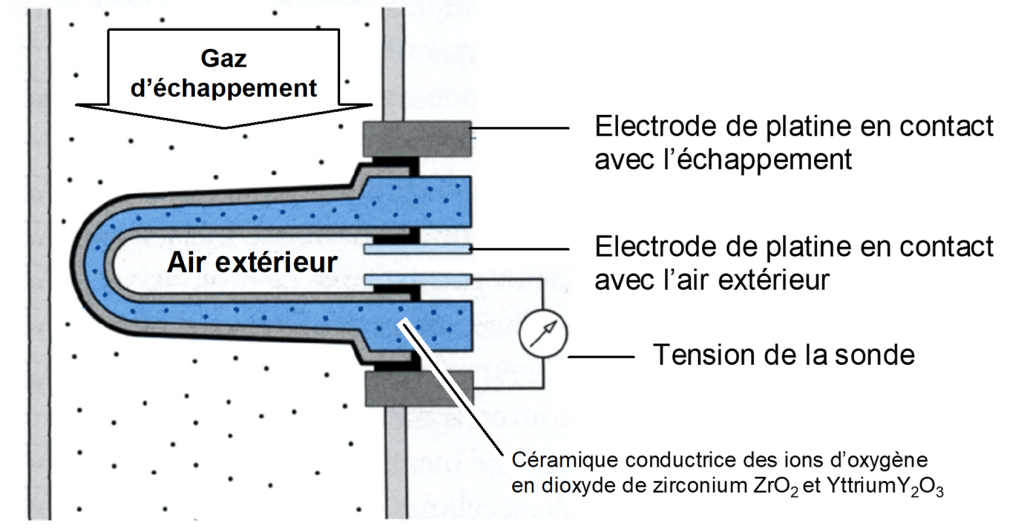

🛠️ CONSTITUTION DU CAPTEUR :
📈 EXPLOITATION DU PRINCIPE DE MESURE :
- le capteur fournit son propre signal
- le capteur est chauffé par une résistance (il ne fonctionne qu’à partir de 350°c)

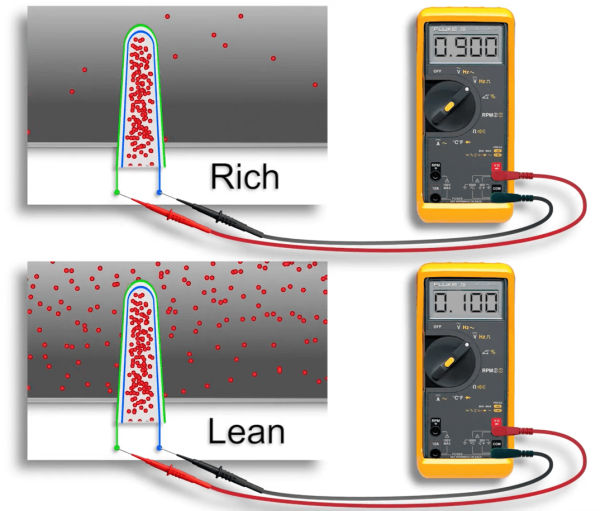

- le signal sur l ’amont varie entre pauvre (0,1V) et riche (0,9V) environ, au rythme de la régulation de richesse.
- Le signal sur l ’aval reste « riche »

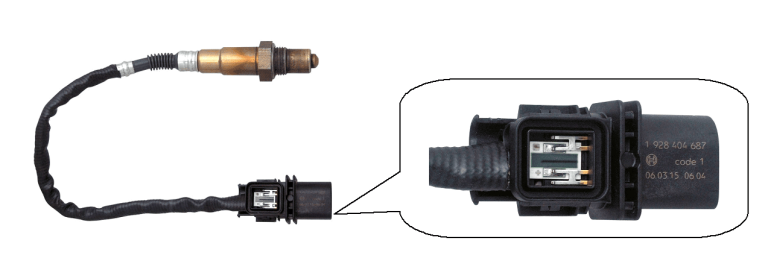

🔌 BRANCHEMENT ÉLECTRIQUE :

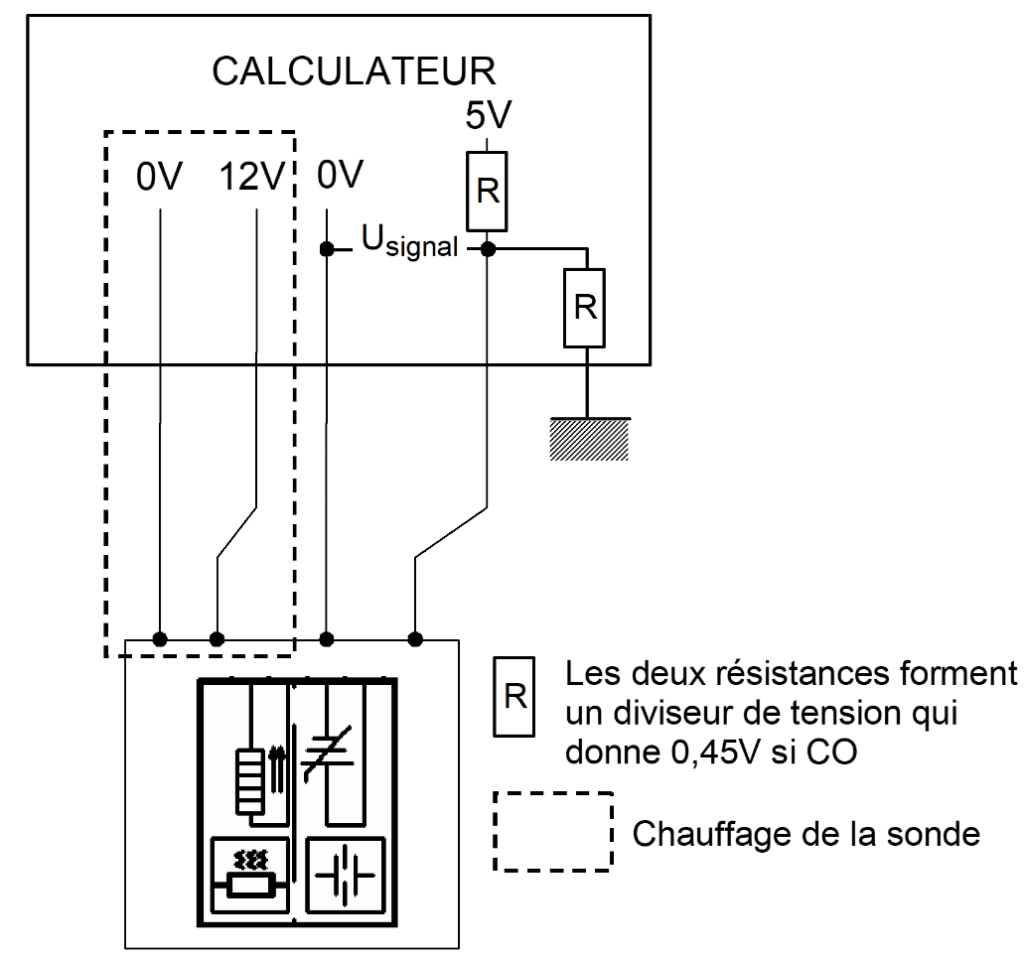

Exemples de branchement d’une sonde lambda « tout ou rien »
📉 COURBE :

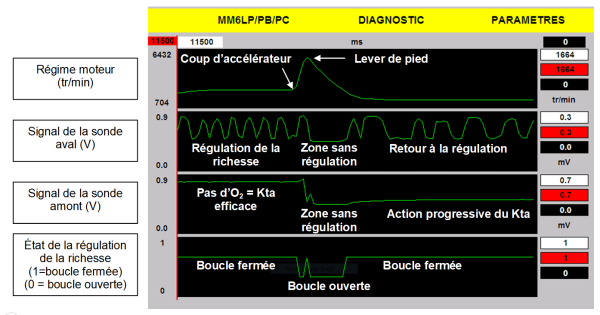

Courbes comparatives des deux sondes au ralenti puis avec un coup d’accélérateur et un levé de pied (réalisé en enregistrement de paramètres sur PROXIA
MESURE DE TENEUR EN OXYGÈNE « PROPORTIONNELLE »
Principe de mesure de la cellule de Nernst:
une concentration d ’oxygène différente des deux côtés de la cellule créent une tension

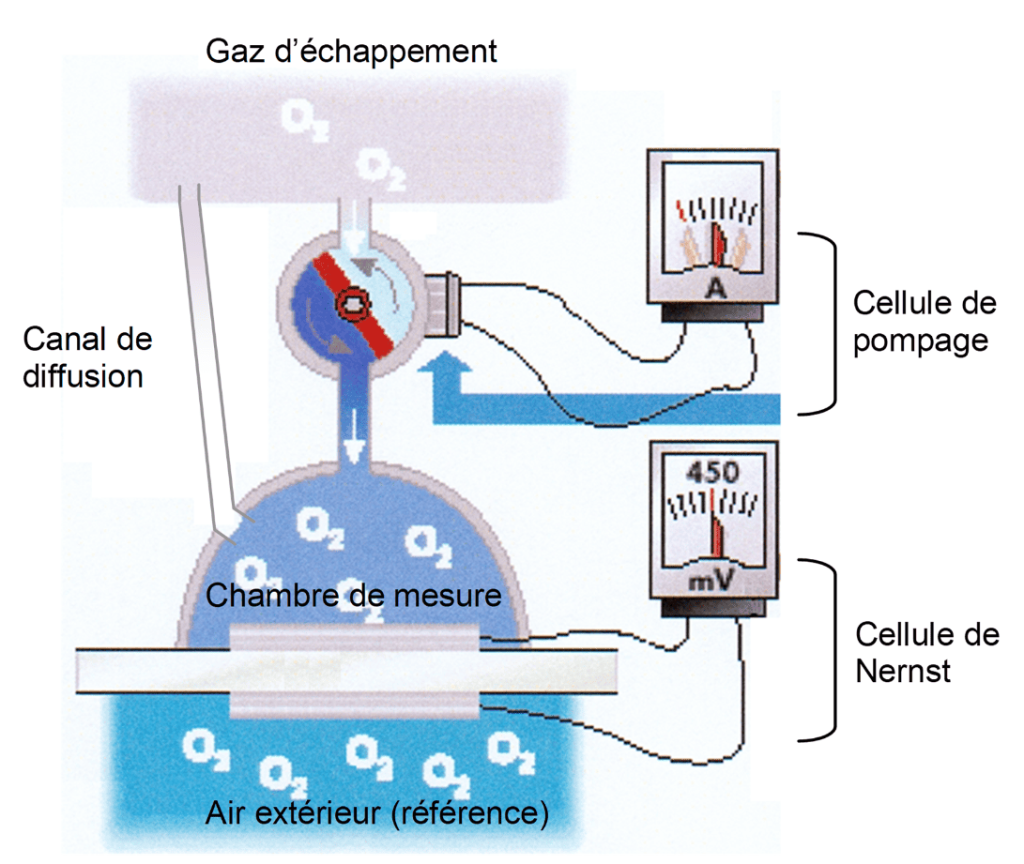

Principe de la cellule de pompage:
une tension provoque un transfert d’oxygène
EXPLOITATION DU PRINCIPE DE MESURE
- La cellule de Nernst mesure la teneur en oxygène entre l’air extérieur et les gaz d’échappement dans la chambre de mesure
- La cellule de pompage est alimentée par un courant variable jusqu’à ce que la cellule de Nernst indique un rapport lambda = 1, soit 0,45V
- Le calculateur mesure quelle intensité est nécessaire pour rester à 0,45V
- le capteur est chauffé par une résistance

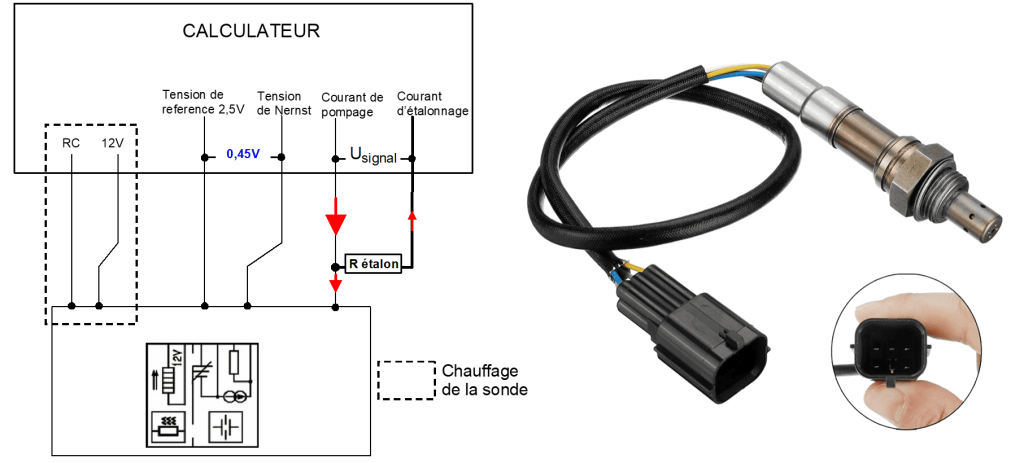

🔌 BRANCHEMENT ÉLECTRIQUE :
