⚙️ Qu’est-ce qu’un moteur à courant continu ?
Un moteur à courant continu est un dispositif électromécanique qui transforme l’énergie électrique en énergie mécanique grâce à un champ magnétique et à la circulation d’un courant dans ses enroulements. Il est couramment utilisé dans les systèmes nécessitant un contrôle précis de la vitesse et du couple, comme les lève-vitres, les essuie-glaces, les sièges motorisés, ou encore certains actionneurs électroniques.
➡️ Un dysfonctionnement dans l’alimentation, les balais, le collecteur ou l’induit peut entraîner une perte de puissance, un blocage du moteur, une usure prématurée ou un fonctionnement instable du système.

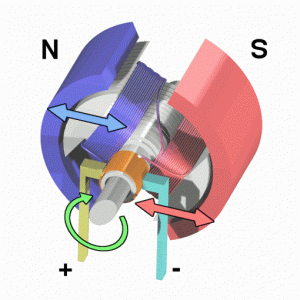

PRINCIPE DU MOTEUR À COURANT CONTINU
Un conducteur (rotor) parcouru par un courant et placé dans un champ magnétique (stator) est soumis à une force électromagnétique
Les balais permettent la rotation continue
L’alimentation avec un courant haché est possible
La rotation dans les deux sens est possible par inversion de polarité
Exemple : Boîtier papillon motorisé
Particularités:
- Commandé en ouverture et en fermeture
- Position sans alimentation: volet en position de ralenti accéléré.
- Capteur de recopie à deux signaux inversés Us1 + Us2 = 5V
- Apprentissage en cas de remplacement

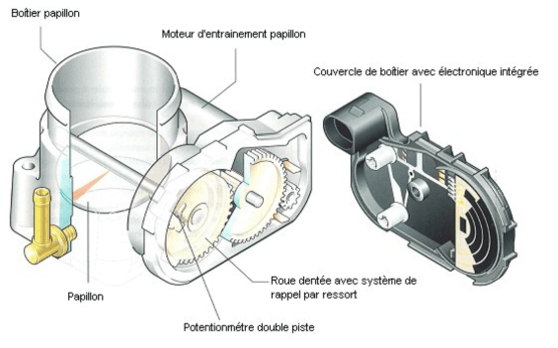

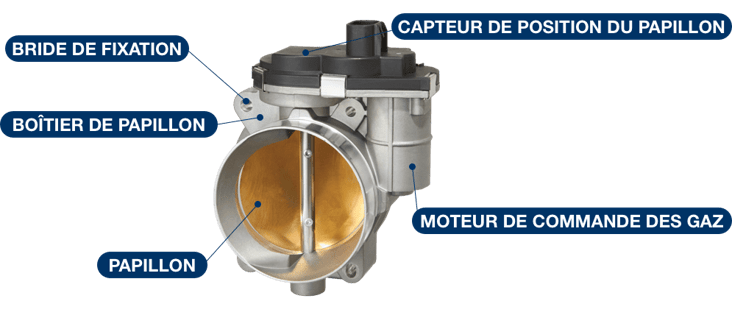

🛠️ CONSTITUTION DE BOITIER PAPILLON:

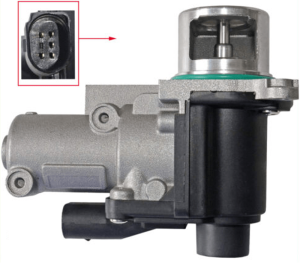

Exemple : Vanne EGR
Particularités:
- Possibilité de commander en ouverture et en fermeture
- Position sans alimentation: vanne fermée.
- Capteur de recopie intégré
- Cycle de nettoyage après coupure contact
- Cycle d’apprentissage des butées à la mise du contact
- Apprentissage après remplacement

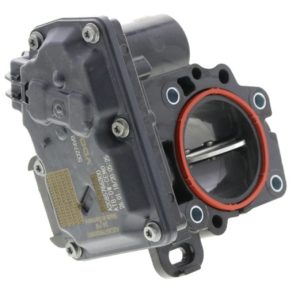

Exemple : Papillon doseur Diesel
Particularités:
- Possibilité de commander en ouverture et en fermeture
- Position sans alimentation: papillon ouvert
- Capteur de recopie intégré
- Apprentissage en cas de remplacement
