🌡️ Qu’est-ce qu’une sonde de température ?

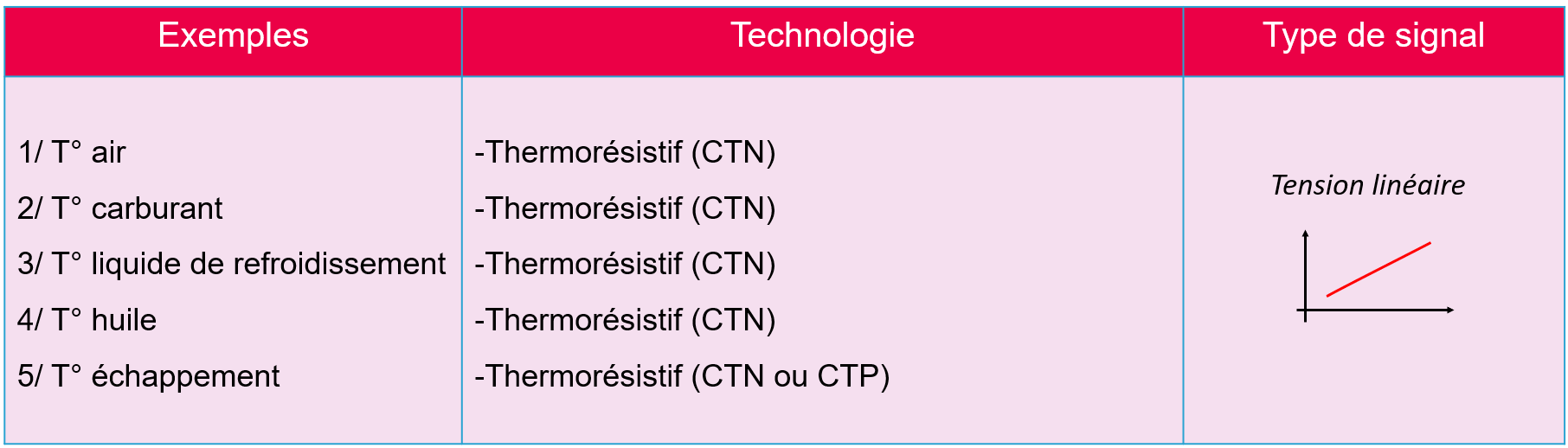

Une sonde de température est un capteur chargé de mesurer la température d’un élément du véhicule (air, liquide de refroidissement, gaz d’échappement…). Elle envoie cette information au calculateur moteur, qui ajuste ensuite les paramètres essentiels du fonctionnement moteur : injection, allumage, ralenti, ventilateur…
➡️ Une seule mauvaise information peut fausser l’ensemble du fonctionnement du moteur.
PRINCIPE DE MESURE THERMORÉSISITIF:
- La résistance de l’élément varie avec la température
- Si la résistance augmente quand la T° augmente, on parle de CTP
- Si la résistance diminue quand la T° augmente, on parle de CTN

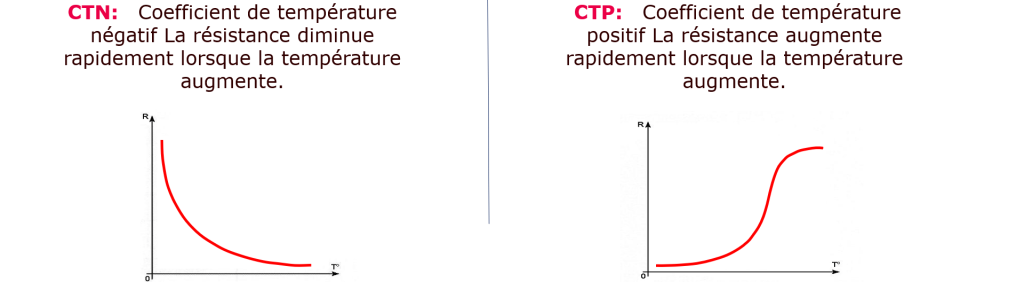

COURBE DE THERMISTANCE:
🔽 Température augmente → la résistance diminue                 🔼 Température diminue → la résistance augmente

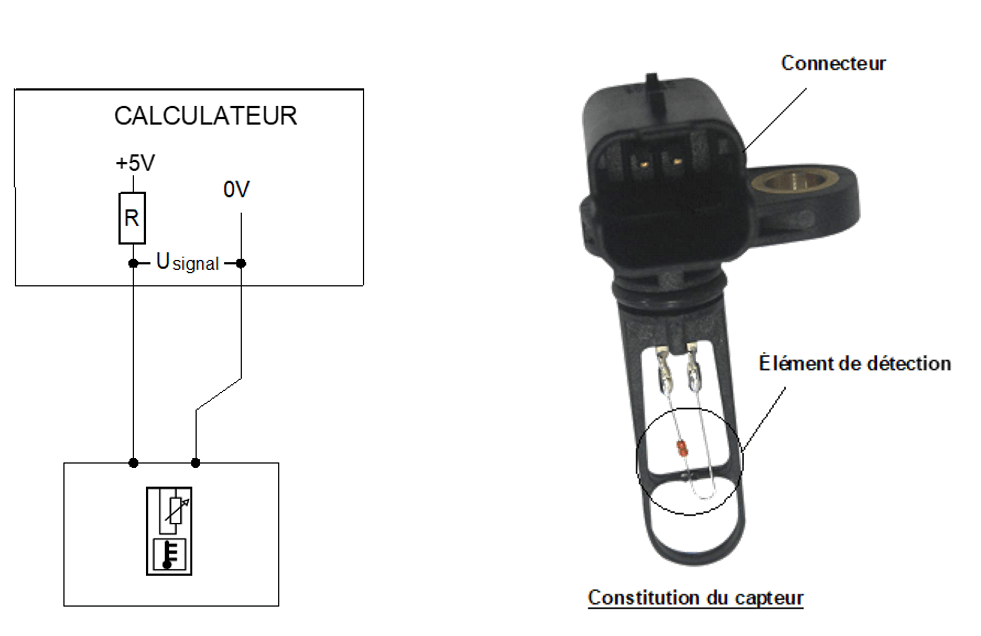

🔌 BRANCHEMENT ÉLECTRIQUE
🧪 EXPLOITATION DU PRINCIPE DE MESURE

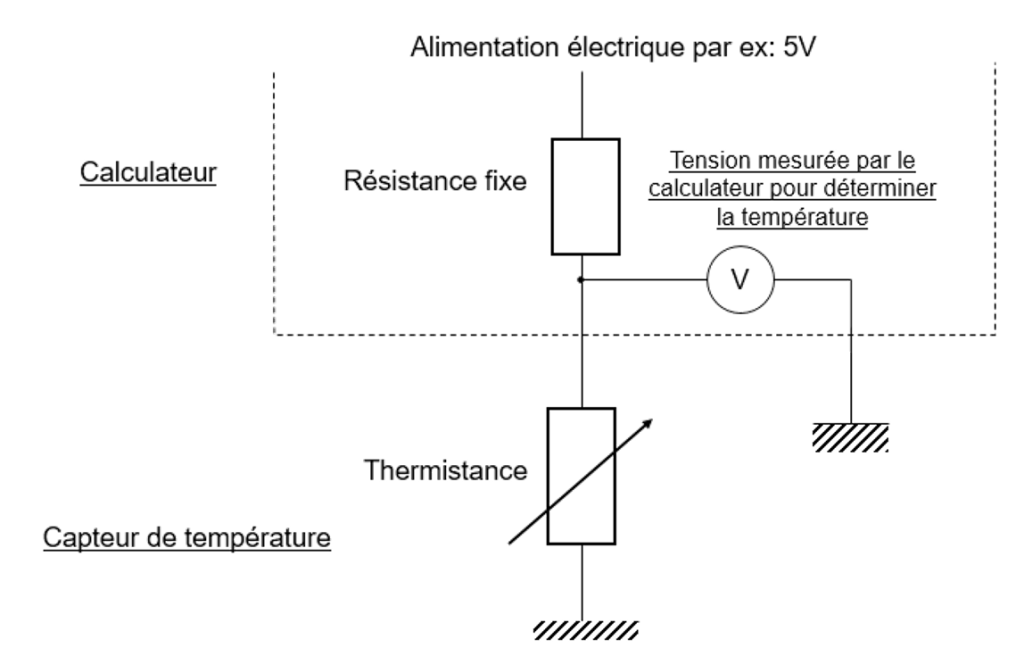

Montage Ă©lectrique en pont diviseur de tension
🔍 DIAGNOSTIC
🔧 Contrôle du capteur :
Contrôler la résistance du capteur et la comparer avec sa courbe théorique (valeurs selon la température).
Comparer la température affichée avec d’autres capteurs (ex. température d’admission, température ambiante) pour vérifier la cohérence des mesures.
Vérifier visuellement que l’élément de détection n’est pas abîmé, oxydé ou encrassé.
Â
📊 Signal : Mesure des paramètres
Utiliser la valise de diagnostic ou un multimètre pour vérifier le comportement du signal (stabilité, cohérence).
Â
⚡ CONTRÔLE DES BESOINS ÉLECTRIQUES
Vérifier la présence des 5 volts sur le fil d’alimentation du capteur (connecteur débranché, contact mis).
Contrôler la masse du capteur : elle doit être propre, stable, et bien connectée au calculateur ou au châssis.
Â
🧵 CONTRÔLE DU FAISCEAU
Contrôle de continuité : entre le capteur et le calculateur.
Isolement Ă©lectrique :
Par rapport au +12V (pas de court-circuit).
Par rapport Ă la masse.
Entre les fils du capteur (pas de contact parasite).
