⚙️ Qu’est-ce qu’un moteur pas à pas ?
Un moteur pas à pas est un moteur électrique qui fonctionne par mouvements discrets, appelés « pas », permettant un contrôle précis de la position et de la vitesse. Dans le secteur automobile, il est largement utilisé pour actionner des éléments comme le régulateur de ralenti, le papillon motorisé (ancienne génération), ou encore certains compteurs analogiques du tableau de bord.
➡️ Une défaillance du moteur pas à pas ou de sa commande peut entraîner un ralenti instable, une réponse incorrecte de l’accélérateur, voire une panne de l’affichage ou une mise en sécurité du calculateur, perturbant ainsi le bon fonctionnement du véhicule.

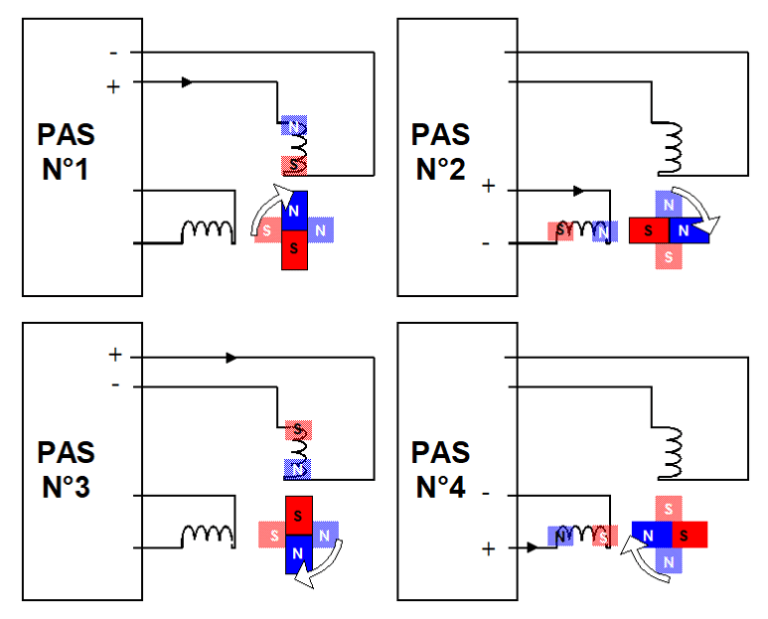

PRINCIPE DU MOTEUR PAS À PAS :
Plusieurs bobines alimentées successivement se polarisent pour obtenir l’orientation précise d’un rotor à aimant permanent.
Le nombre de pas dépend du nombre de pôles de l’aimant et de l’électro-aimant. 4 à 400 pas pour 360°
La rotation dans les deux sens est possible
Un capteur de recopie n’est pas indispensable
Exemples : Vanne de ralenti, volets de clim,
Particularités:
Initialisation de la position à chaque mise du contact (comptage du nombre de pas)
Solution « sans contact »
Architecture
- Deux bobines avec inversion de polarité (4fils)
- Quatre demi-bobines avec une seule alimentation (5 fils)
- Quatre demi-bobines avec deux alimentations (6 fils)
🛠️ CONSTITUTION :

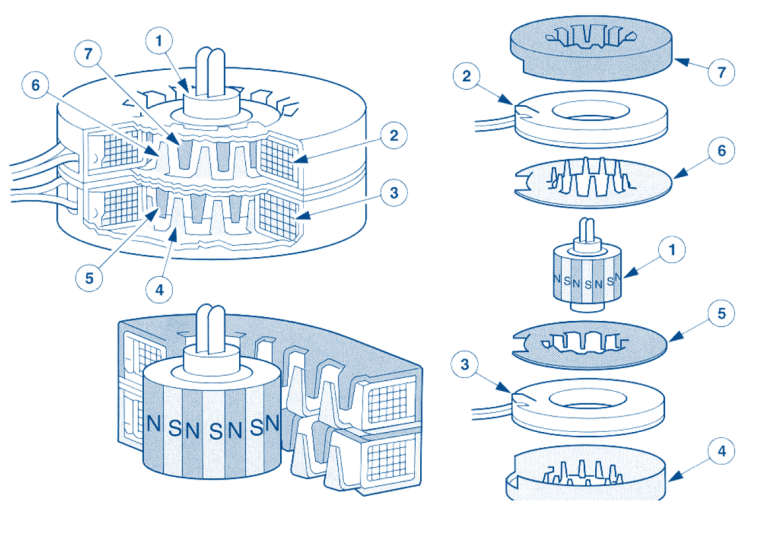

ÉCLATÉ D’UN MOTEUR PAS À PAS DE VOLET DE CLIMATISATION
1 : Rotor
2 : Bobinage supérieur (2 demi bobinages)
3 : Bobinage inférieur (2 demi bobinages)
4, 5, 6 et 7 :Noyaux statoriques : ils concentrent les pôles nord et sud créés dans les enroulements.
